Верстак слесарный: характеристики, исполнения и комплектация

Верстак слесарный: характеристики, исполнения и комплектация

Введение: что такое верстак слесарный и где он применяется

Слесарный верстак — это опорная рабочая станция для ручных сборочных, ремонтных и слесарных операций. Он обеспечивает устойчивую поверхность для фиксации деталей, поглощает ударные и вибрационные нагрузки при рубке, гибке, раскрое, клепке и притирке, а также решает вопрос безопасного хранения инструмента и принадлежностей. Современные модели представляют собой сборно-разборные модульные системы, которые легко подстраиваются под задачи производства, учебных мастерских и гаражей, а также соответствуют требованиям к промышленной безопасности и эргономике. Устанавливают такие верстаки в закрытых помещениях — цехах, лабораториях, ремонтных зонах, кабинетах технологии и сервисных постах, где важны стабильность, прочность и порядок на рабочем месте.

Ключ к эффективности слесарного поста — правильно подобранная конфигурация. Вариации начинаются с базового бестумбового исполнения (две опоры и столешница) и доходят до двухтумбовых вариантов с расширенными возможностями хранения и увеличенной несущей способностью. Тумбы доступны с ящиками, дверцами и полками, часто оснащены центральной системой запирания — это не только дисциплинирует хранение, но и защищает инструмент от несанкционированного доступа. Конструктивно опоры и тумбы изготавливаются из профилированной холоднокатаной стали, сварной каркас упрочнён, а сборка модулей выполняется на метизах, что облегчает перевозку, монтаж и сервисное обслуживание.

Столешница — сердце верстака: для слесарных операций используется шлифованная влагостойкая фанера толщиной 24 мм. В зависимости от задач её комплектуют оцинкованной стальной накладкой или оставляют «деревянной», пропитанной лаком-антисептиком. Для поддержания порядка и рациональной расстановки инструмента применяют перфорированные экраны (одинарные или двойные), пустые панели, навесные элементы — крючки, держатели, полки. Интегрированная подсветка (линейная лампа 16 Вт, 180–240 В, 4000 К, 1120 Лм, размеры 870×32×23 мм, кабель 1200 мм) снимает вопросы теней и повышает точность работ.

Все металлические элементы покрыты ударопрочной износостойкой порошковой краской в цветах по каталогу RAL. Это продлевает срок службы, защищая от коррозии, сколов и бытовой химии. Конструкции соответствуют ГОСТ Р 58863-2020 — документу, регламентирующему требования к безопасности, устойчивости и эргономике рабочих мест данного типа. По несущей способности такие верстаки охватывают широкий спектр задач: от бытовых и учебных до производственных. Например, столешница на двух опорах выдерживает до 500 кг, а в комплекте с тумбой и опорой либо с двумя тумбами — до 1200 кг. Ящики рассчитаны на 45 кг (большие — до 90 кг при установке второй пары направляющих), полки и экраны — от 50 до 100 кг. Это не «паспортная цифра для протокола», а реальный запас, обеспеченный сталью толщиной 0,6–5,0 мм и точными допусками на длину в пределах ±0,8…±2,7 мм.

«Правильно сконфигурированный слесарный верстак — это не просто стол, а точка роста производительности участка: он удерживает нагрузку, задаёт ритм и дисциплину, снижает утомляемость и брак», — отмечает инженер-технолог промышленной сборки Илья Меркушев.

Конструкция и исполнения: от бестумбового до двухтумбового

Базовая архитектура современного слесарного верстака — это модульная рама из профилированной холоднокатаной стали с усиленными узлами сварки, местами под болтовые соединения и регулируемыми опорами. Такая рама проектируется как «скелет» системы, на который навешиваются столешница, тумбы, экраны, освещение и навесная фурнитура. Модульность важна: вы можете начать с бестумбового решения (две стальные опоры и столешница), а затем дооснастить рабочее место тумбой под инструменты, перфорированным экраном и лампой без полной замены стола. Разборная конструкция упрощает доставку на объект (даже в помещения с узкими проёмами) и сервис — замена отдельных элементов не останавливает участок на длительное время.

Сталь в конструкции варьируется по толщине от 0,6 до 5,0 мм: более тонкие листы применяются для внешних панелей и кожухов, более толстые — для силовых элементов, рёбер жёсткости и монтажных пластин. Такое сочетание даёт выигрыш в массе и цене при сохранении высокой прочности и устойчивости к изгибу и кручению. На эксплуатационную стойкость работает и порошковая полиэфирная окраска: она формирует плотный равномерный слой, стойкий к царапинам, ударам и воздействию масел и СОЖ, а палитра RAL позволяет интегрировать верстак в корпоративную цветовую схему. В местах возможных динамических ударов (зона тисков, молотка, слесарных операций с зубилом) рекомендуют применять столешницу с оцинкованной стальной накладкой — она берёт на себя первые повреждения, легко меняется по мере износа и защищает древесную основу от влаги и химии.

Исполнения по тумбам разнообразны. Бестумбовый верстак — лёгкий и доступный по цене, удобно использовать там, где требуется мобильность, свободное пространство под ногами или частые перестановки. Однотумбовый — компромисс между хранением и эргономикой: тумба с центральной системой запирания объединяет ящики или полки для инструмента, расходников, средств измерения, при этом столешница получает дополнительную опору и увеличивает предельную нагрузку. Двухтумбовый — максимально жёсткий и вместительный: две тумбы формируют «тумбовую раму», стабилизируют столешницу по всей длине и обеспечивают грузоподъёмность до 1200 кг: это уже уверенный производственный формат для тяжёлых узлов, прессовочных приспособлений, тисков большого размера.

Ящики доступны в двух типоразмерах: малый 103×397×523 мм и большой 222×397×523 мм. Во всех случаях используются шариковые направляющие полного выдвижения — это критично для быстрого доступа к инструменту у задней стенки ящика, а также для безопасности (не надо тянуться внутрь). Нормируемая нагрузка — до 45 кг на ящик, а у большого модуля — до 90 кг при установке второй пары направляющих. Такая «двухрельсовая» схема устраняет провисание при размещении тяжёлых ключей, головок, съёмников и штанген-инструмента. Полка тумбы формата P7 выдерживает до 50 кг, что даёт простор для хранения оснастки в контейнерах. Для организации вертикального пространства используются перфорированные экраны: одинарный несёт до 50 кг навесного, двойной — до 100 кг. На них удобно размещать держатели отвёрток, крючки под ключи, лотки под метизы, полки под аэрозоли.

Особое внимание уделено допускам. Геометрия элементов выдерживается в пределах от ±0,8 до ±2,7 мм по длине: это гарантирует точность посадки столешницы, линию сопряжения экранов и параллельность направляющих ящиков, а значит — отсутствие перекосов и «гуляющего» хода. В сумме это повышает ресурс фурнитуры и исключает ложные заедания при полном выдвижении ящиков. По крепежу задействуются метизы промышленного класса: резьбовые соединения не «съедаются» при частом обслуживании, а отверстия с перфорацией позволяют перестраивать навесную оснастку под конкретный процесс без сверления новых отверстий. С точки зрения монтажа важна логика сборки: сначала — силовая рама и опоры, потом — столешница, затем — тумбы, экраны и свет; такая последовательность снижает риск царапин и облегчает выверку уровней. В результате вы получаете профессиональное рабочее место, которое одинаково хорошо чувствует себя в учебной мастерской, гараже продвинутого автолюбителя и на участке мелкосерийной сборки.

•             Сборно-разборная модульная конструкция: быстрый монтаж, простая транспортировка, легкая модернизация.

•             Исполнения: бестумбовые, однотумбовые, двухтумбовые; тумбы с ящиками, дверцами, полками, центральной системой запирания.

•             Прочность и ресурс: сталь 0,6–5,0 мм, порошковая окраска по RAL, направляющие полного выдвижения, нагрузки до 1200 кг на столешницу.

Бестумбовые, однотумбовые и двухтумбовые: как выбрать конфигурацию под задачу

Выбор исполнения начинается с ответа на три вопроса: какой вес будет на столешнице, сколько инструмента надо хранить «под рукой» и как часто вы планируете перестановки на участке. Если на первом месте мобильность и доступ снизу (например, для высокой посадки на стуле или работы стоя с упором ног), бестумбовая модель со стабилизированными опорами — верный старт: до 500 кг на столешницу, минимум препятствий под колени, лёгкая перестановка. Если важны и хранение, и жёсткость — однотумбовый вариант: он добавляет объём ящиков/полок и повышает грузоподъёмность столешницы. Наконец, двухтумбовый — выбор для тяжёлых работ: тиски большого размера, запрессовки, сверлильные операции, когда шата не прощается. В паре с перфорированными экранами и подсветкой вы получаете законченный рабочий пост: доступ к инструменту на уровне глаз, равномерное освещение без теней, чистая столешница без лишних предметов.

Исполнение	Несущая способность и объём	Рекомендуемое применение
Бестумбовое (2 опоры)	Столешница до 500 кг; подстолье без хранения	Учебные зоны, лёгкий ремонт, гараж, участки с частой перестановкой

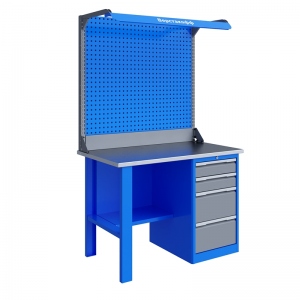

Однотумбовое (опора + тумба)	Столешница до 1200 кг; тумба с ящиками/полками	Сервис и сборка, где важен баланс хранения и жёсткости

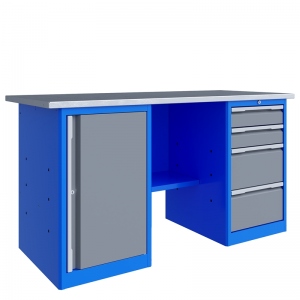

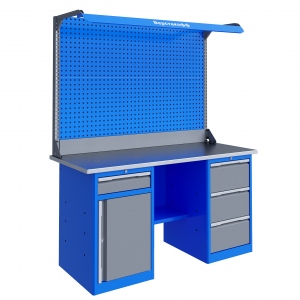

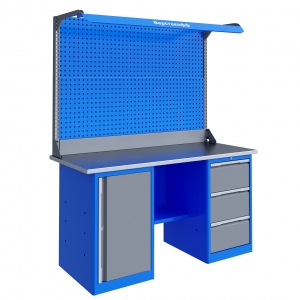

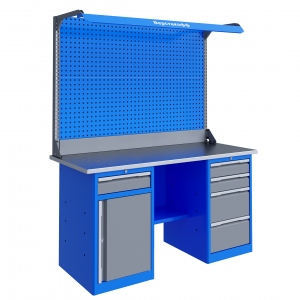

Двухтумбовое (2 тумбы)	Столешница до 1200 кг; максимум хранения и жёсткости	Производство, тяжёлые слесарные операции, инструментальные посты

Материалы и покрытие: долговечность, безопасность и внешний вид

Силовые элементы верстака изготавливаются из холоднокатаной стали толщиной до 5,0 мм, что даёт плотную структуру металла и высокую геометрическую точность. Внешние панели и двери тумб — из листа 0,6–1,0 мм: это снижает массу и стоимость, сохраняя достаточную жёсткость за счёт отбортовок и профилей. После сварки и подготовки поверхности наносится порошковая краска: электростатический заряд равномерно «садит» частицы на металл, печь полимеризации закрепляет покрытие. В результате получается стойкое к сколам и ударам покрытие, которое «не боится» инструментального контакта, а также проще моется. Выбор цветов по RAL помогает дифференцировать зоны в цехе (например, столы под механическую обработку — серые, под электромонтаж — синие, под сборку — зелёные). Со стороны безопасности важно, что кромки элементов аккуратно подогнуты, а деревянные части столешницы обработаны лаком-антисептиком: это гигиена, отсутствие заноз и защита от влаги. В дополнение к этому точные допуски на длину (±0,8…±2,7 мм) обеспечивают гладкие сопряжения без ступенек и щелей — инструмент не цепляется, а мусор не забивается в зазоры.

«Порошковая окраска уместна там, где ежедневно “живут” молоток и тиски. Она равномерно плотная, стойко переносит абразив и масла, а в случае скола не “ползёт”, как жидкая эмаль», — комментирует мастер окрасочного участка Антон Лаврентьев.

Столешница, экраны и освещение: эргономика рабочего места

Эргономика слесарного верстака складывается из трёх компонентов: правильной столешницы, продуманной вертикальной организации (экраны и навесные элементы) и качественного света. Столешница толщиной 24 мм из шлифованной влагостойкой фанеры воспринимает динамические удары и вибрации, гасит «звон» металла, приятна при длительном контакте. Вариант со стальной оцинкованной накладкой делает поверхность неубиваемой для рубки и сверления: оцинкованный лист «принимает» насечки, стружку и скольжение, а основа из фанеры остаётся целой и сухой. Перфорированные экраны (одинарные и двойные) расширяют полезное пространство в высоту: на них легко организовать весь частотный инструмент — от отвёрток и торцевых ключей до штангенциркулей и аэрозолей. Рабочая лампа 16 Вт (180–240 В, 4000 К, 1120 Лм) формирует ровный бело-нейтральный свет без «жёлтого» и «синего» оттенка, что критично для чтения шкал, контроля износа и дефектоскопии на уровне глаз. Габариты 870×32×23 мм и кабель 1200 мм позволяют закрепить светильник компактно на экране или кронштейне без «соплей» проводки.

•             Столешница 24 мм: шлифованная влагостойкая фанера, с оцинкованной накладкой или без неё (покрытие — лак-антисептик).

•             Экраны: перфорированные одинарные/двойные, пустые панели; навесные элементы — крючки, держатели, полки, лотки.

•             Освещение: линейная лампа 16 Вт, 4000 К, 1120 Лм, 180–240 В; длина 870 мм, кабель 1200 мм.

Выбор столешницы: фанера против стали — где прочность, а где «тихий ход»

Если вы чаще работаете с деликатными измерительными инструментами, мелкими крепежами, пластиком или цветными металлами — «чистая» фанерная поверхность под лак-антисептик даст лучший тактильный контакт: детали не скользят, шум ниже, риск случайной царапины меньше. Такая столешница простительна к оплошностям: уроненный штангенциркуль не получит «вмятину судьбы». Если же в режиме — рубка, клёпка, правка, усадка втулок, сверление в тисках, — логичнее взять вариант со стальной оцинкованной накладкой. Оцинковка защищает от коррозии, легко очищается, переносит масло и СОЖ. При этом фанера в основании продолжает работать как демпфер, снимая «звон» и распределяя удар. Для компромиссных сценариев подходит гибрид: основная площадь — накладка, а небольшая «островная» зона остаётся деревом под сборку и контроль. Так вы разделите «грязную» и «чистую» зоны прямо на одном верстаке — удобно, понятно, технологично.

Экраны и навесные элементы: инструменты на уровне взгляда

Перфорированные экраны — это «вторая ось» вашего рабочего места. Одинарный экран рассчитан на навес до 50 кг, двойной — до 100 кг. Этого достаточно, чтобы разместить часто используемый инструмент без перегруза: держатели отвёрток, крючки под воротки и ключи, полочки под маркеры, аэрозоли и метизы, магнитные планки под мелочёвку. Пустые панели хороши под нестандартные крепления, планки для кабель-тайлов и собственные шаблоны. Экраны решают две задачи: ускоряют доступ (всё «на виду») и освобождают столешницу от лишнего, оставляя только деталь и оснастку текущей операции. Такой «визуальный менеджмент» режет количество лишних движений и снижает риск потери инструмента. Если к экрану добавить освещение и проставки под уклон, вы получите мягкое рассеянное свечение без теней от корпуса — глаза скажут спасибо к концу смены.

«Хороший экран — как шеф-инженер: молча организует работу. Когда отвёртки и ключи висят по размерам и профилям, скорость сборки растёт, а бардак исчезает сам собой», — делится опытом наладчик сборочного участка Маргарита Рудницкая.

Освещение: равномерный свет без бликов и теней

Линейная лампа 16 Вт с цветовой температурой 4000 К и световым потоком 1120 Лм — универсальный стандарт для рабочего места. Нейтральный белый цветопередаёт металл и пластик без «теплых» и «холодных» искажений, а узкий профиль 870×32×23 мм не закрывает обзор. Подключение в диапазоне 180–240 В стабильно работает в сетях с колебаниями, а кабель 1200 мм даёт свободу при разводке питания по экрану. Для широких столешниц уместно рассмотреть двухламповое решение: одна лампа над краем столешницы, вторая — ближе к экрану. Так вы снимаете тени от рук и оснастки, а зона тисков и зона контроля освещены одинаково. Дополнительно полезны рассеиватели: они убирают «жёсткие» блики от оцинковки и полированных деталей, снижают утомляемость глаз. В любом сценарии не забывайте про высоту установки: оптимально — чуть выше уровня глаз оператора в стойке, чтобы свет падал под небольшим углом, не слепил и равномерно заливал поле работы.

Вариант подсветки	Световой поток / питание	Сценарии применения
Без дополнительной лампы	— (только общий свет)	Подсобные зоны, редкие операции, естественное освещение достаточное
Одна линейная лампа 16 Вт	1120 Лм, 180–240 В, 4000 К	Базовые слесарные работы, сборка, контроль без повышенной точности
Две линейные лампы 16 Вт	≈2240 Лм суммарно, 180–240 В, 4000 К	Широкие столешницы, точные операции, контроль качества и разметка

Нагрузки, размеры и допуски: прочность на практике

Прочностной «портрет» верстака важен не меньше эргономики. Паспортные значения должны совпадать с реальной работой. Для рассматриваемой линейки предельные нагрузки такие: столешница на двух опорах выдерживает до 500 кг; в исполнениях опора + тумба или две тумбы — до 1200 кг. Малый ящик рассчитан на 45 кг, большой — также на 45 кг в базовой конфигурации и до 90 кг при установке второй пары шариковых направляющих полного выдвижения. Полка тумбы P7 держит до 50 кг, «полка-стенка» — до 100 кг. Одинарный экран — до 50 кг, двойной — до 100 кг. Материалом основы служит холоднокатаная сталь 0,6–5,0 мм: за счёт грамотного подбора сечений и рёбер жёсткости достигается высокий запас по изгибающим и крутящим нагрузкам. Геометрические допуски по длине деталей в пределах ±0,8…±2,7 мм обеспечивают корректную сборку без подгонки «на месте», что напрямую влияет на ресурс направляющих, навесных элементов и стыков столешницы. Добавьте сюда ударопрочную порошковую окраску по RAL — и получите стол, который спокойно несёт реальный инструментальный день: от тисков до тяжёлых узлов с крепежом М16.

•             Пример 1: сборка узла массой 280 кг на столешнице с двумя тумбами (запас до предельных 1200 кг — более чем четырёхкратный).

•             Пример 2: хранение тяжёлого набора головок и воротков: 4 больших ящика по 35 кг — 140 кг суммарно без превышения норм.

•             Пример 3: навесной инструмент на двойном экране: до 100 кг, включая держатели отвёрток, лотки под метизы и ключи.

Кейс: тяжёлый узел и тиски — проверяем запас столешницы

Представим задачу: на столешницу двухтумбового верстака устанавливаются тиски 160 мм (≈25 кг) и собирается редуктор массой 280 кг. Суммарная статическая нагрузка — около 305 кг, но реальные операции включают динамику: удары молотком при посадке шпонок, рычажные усилия при затяжке крепежа, кручение корпуса. Предельное значение для столешницы в этом исполнении — до 1200 кг, что даёт комфортный трёхкратный запас даже с учётом «пиков». Чтобы избежать местных вмятин на фанере, используется оцинкованная накладка, а тиски крепятся через усилительные шайбы/планки. При необходимости равномерного распределения веса под массивные узлы используют проставочную плиту (лист 4–6 мм с вельветом или рифлением) — она дополнительно «размазывает» давление. Результат: жёсткость сохраняется, столешница не «звенит», линия горизонта не уходит, а оператор работает без опасений за устойчивость и геометрию.

Кейс: система хранения — ящики, полки и «полка-стенка»

Организуем хранение для участка мелкосборки и ремонта. В тумбе — три малых ящика (103×397×523 мм) под отвёртки, биты, бормашину с оснасткой и измерительный инструмент. Нагрузка каждого — до 45 кг, а направляющие полного выдвижения обеспечивают видимость содержимого на 100%: ничего не теряется «в хвосте». Ниже — два больших ящика (222×397×523 мм) под наборы головок и воротков; для них предусмотрена вторая пара направляющих — получаем до 90 кг на ящик: тяжёлая оснастка не «просаживает» ход и не перекусывает ролики. На двери соседней тумбы — магнитные планки и карманы под документацию. Вверху, на двойном экране, — крючки под гаечные ключи, держатели под отвёртки, полочки под аэрозоли. Часть «расходки» вынесена на «полку-стенку» с грузоподъёмностью до 100 кг: банки, лотки под метизы, коробки с хомутами и стяжками. Итог: инструмент распределён по частоте использования, вес сбалансирован, доступ моментальный, столешница свободна для текущей операции.

«Даже идеальная сталь проиграет плохой геометрии. Допуски в пределах ±0,8…±2,7 мм по длине — это не прихоть, а гарантия того, что ящик выдвигается мягко, экран не “гуляет”, а столешница ложится в ноль», — подчёркивает ведущий конструктор производственной мебели Семён Каштан.

Кейс: учебная мастерская — безопасность, стандарты и наглядность

В учебном классе технологии важно показать «эталон» рабочего места: устойчивость, порядок, безопасные кромки. Верстак с соответствием ГОСТ Р 58863-2020 снимает многие вопросы: устойчивость к опрокидыванию, прочность соединений, отсутствие острых кромок, логика креплений экранов и светильников. Бестумбовое исполнение с экранами подойдёт для коллективной работы и быстрых перестроений, однотумбовое — для персонального места учащегося с хранением набора. Порошковая окраска по RAL помогает кодировать зоны (например, зелёные — слесарка, синие — электроника), а лампа 16 Вт, 4000 К, 1120 Лм обеспечивает хорошую видимость без «жёлтого» оттенка, который искажает оценку поверхности и линий разметки. Для наглядности преподаватель может использовать пустые панели и навесные держатели с подписью инструмента — формируется культура рабочего места. При отработке ударных операций устанавливается столешница со стальной накладкой, а зона контроля качества — на участке «чистой» фанеры: так студенты сразу видят разницу назначения поверхностей и осваивают принципы бережливого производства.

Элемент	Допустимая нагрузка	Комментарий по применению
Столешница (2 опоры)	до 500 кг	Учебные и лёгкие слесарные работы
Столешница (опора + тумба / 2 тумбы)	до 1200 кг	Тяжёлые узлы, тиски, прессовые операции
Ящик малый 103×397×523	до 45 кг	Измерительный инструмент, мелкая оснастка
Ящик большой 222×397×523	до 45 кг (до 90 кг со 2-й парой направляющих)	Наборы головок, воротки, тяжёлый инструмент
Полка тумбы P7	до 50 кг	Коробки, кейсы с оснасткой
«Полка-стенка»	до 100 кг	Банки, лотки, расходники с высоким весом
Экран одинарный / двойной	до 50 / 100 кг	Крючки, держатели, полки, магнитные планки
Лампа 16 Вт, 4000 К	1120 Лм, 180–240 В	Ровный нейтральный свет для сборки и контроля
Сталь	0,6–5,0 мм	Баланс массы и жёсткости, ресурс соединений
Геометрические допуски	±0,8…±2,7 мм (по длине)	Точная сборка, плавный ход фурнитуры

Итоги и рекомендации по выбору слесарного верстака

Выбирая слесарный верстак, отталкивайтесь от реальных сценариев. Для мобильного рабочего места, учебной зоны или гаража достаточно бестумбового исполнения на двух опорах с фанерной столешницей 24 мм и одинарным экраном: вы получите до 500 кг на столешницу, лёгкий доступ снизу и порядок на экране. Если параллельно нужна система хранения и повышенная жёсткость — переходите к однотумбовой конфигурации с центральным замком и ящиками на направляющих полного выдвижения: так вы аккумулируете инструмент рядом и поднимете грузоподъёмность столешницы. Для тяжёлых работ, двухпостовых задач и насыщенного инструмента берите двухтумбовый вариант: столешница выдерживает до 1200 кг, тумбы организуют инструмент, двойной экран — до 100 кг навесной оснастки, а «полка-стенка» — до 100 кг расходки. В «ударных» зонах выбирайте стальную оцинкованную накладку — она защищает фанеру и продлевает ресурс. Обязательно включайте подсветку: линейная лампа 16 Вт (4000 К, 1120 Лм, 180–240 В, 870×32×23 мм, кабель 1200 мм) кратно повышает точность и снижает утомляемость. Оцените покрытие и геометрию: порошковая окраска по RAL защищает металл от коррозии и сколов, а допуски ±0,8…±2,7 мм по длине — залог плавной сборки без подгонки. Наконец, учитывайте стандарты: соответствие ГОСТ Р 58863-2020 — гарантия, что рабочее место спроектировано с приоритетом безопасности и ресурса. Следуя этим пунктам, вы получите не просто стол, а надёжный производственный инструмент, который каждый день экономит минуты, силы и деньги.
